Válvula de bolboreta de selado metal-metal

A válvula de bolboreta de soldadura dura de impacto duro GYPYD363H foi optimizada polo noso persoal técnico despois de absorber a estrutura e as características de produtos similares estranxeiros e superar os defectos existentes no uso dos produtos orixinais, facendo que a súa vida útil sexa máis duradeira e o selado máis fiable. A válvula de bolboreta adopta o principio de deseño excéntrico tridimensional, e o par de selado está composto por dúas seccións inclinadas de cono superpostas. Despois do valor excéntrico do corpo da válvula e o asento da válvula, o centro de rotación da placa de bolboreta pode lograr o contacto instantáneo e a separación de apertura e peche. O selado labiríntico conséguese mediante a estrutura aminada de metal e anel de selado da placa de bolboreta e grafito, o que non só pode reducir o par de conmutación da válvula, senón que tamén garante o rendemento de selado da válvula de bolboreta. A válvula de bolboreta de presión adopta un valor de excentricidade reducido e mellora a resistencia da placa de bolboreta, o eixo da válvula e o actuador para lograr cero fugas no selado bidireccional de entrada e saída da válvula de bolboreta.

Características estruturais

1. Estrutura compacta, tamaño pequeno, peso lixeiro, funcionamento flexible, fácil de usar;

2. Adóptase a estrutura de selado duro multicapa excéntrica tridimensional, e o seu rendemento de selado é fiable e alcanza cero fugas;

3. A válvula non ten brida, o que lle aporta unha gran comodidade e beleza ao illamento e á envoltura da tubaxe; 4. Ten as características de alta temperatura, alta presión, resistencia á corrosión e resistencia ao desgaste.

Norma de execución

Deseño e fabricación: GB/T12238, JB/T8527

Tamaño da soldadura: GB/T12224

Lonxitude da estrutura: GB/T122

Proba e inspección: GB/T13927, JB/T9092

Parámetro de rendemento

Temperatura aplicable: Aceiro ao carbono: -29 ℃ ~ 425' ℃ Aceiro inoxidable: -409 °C ~ 600 °

Forma de transmisión: accionamento por sen fin, accionamento pneumático, accionamento eléctrico, accionamento hidrohidráulico

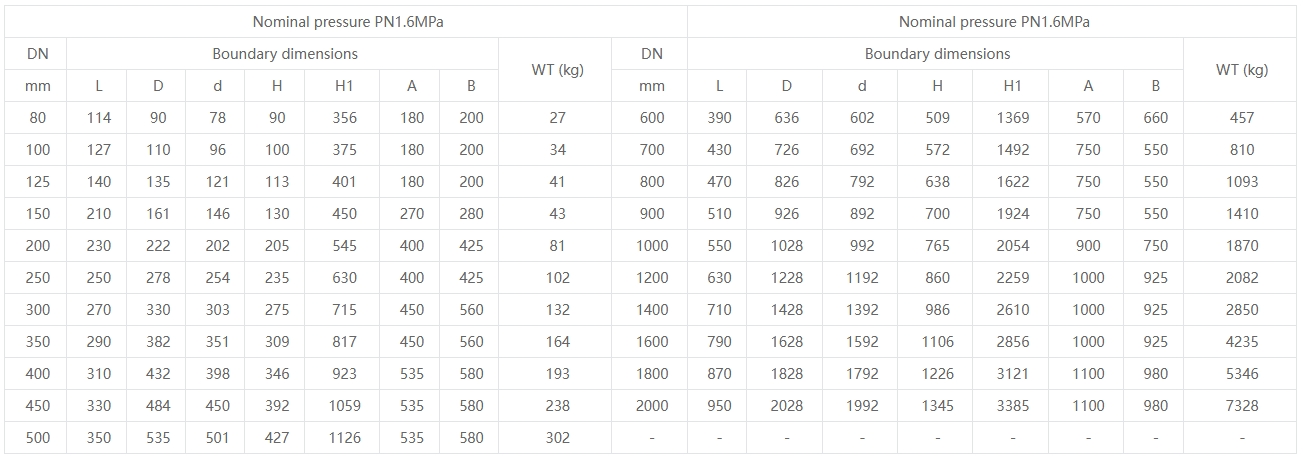

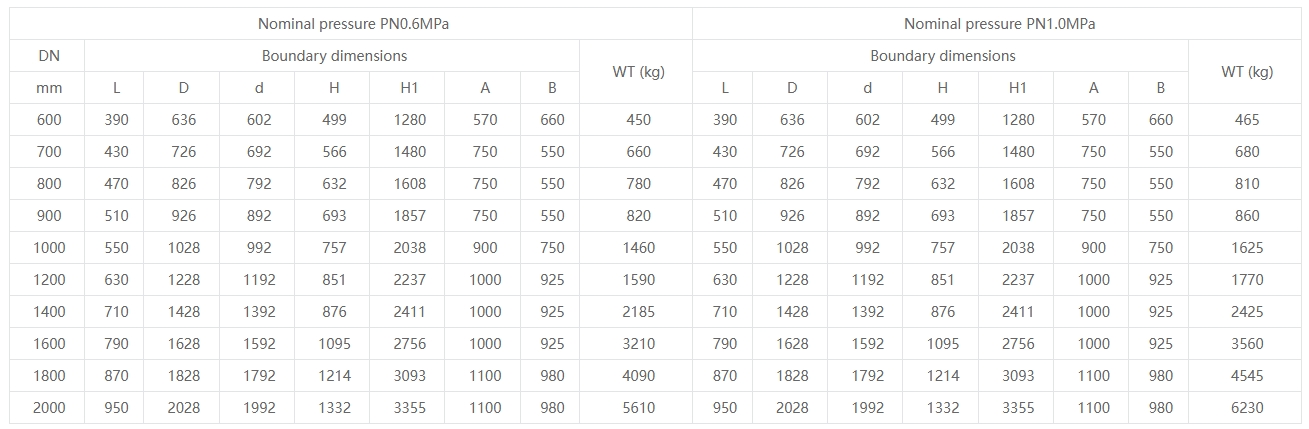

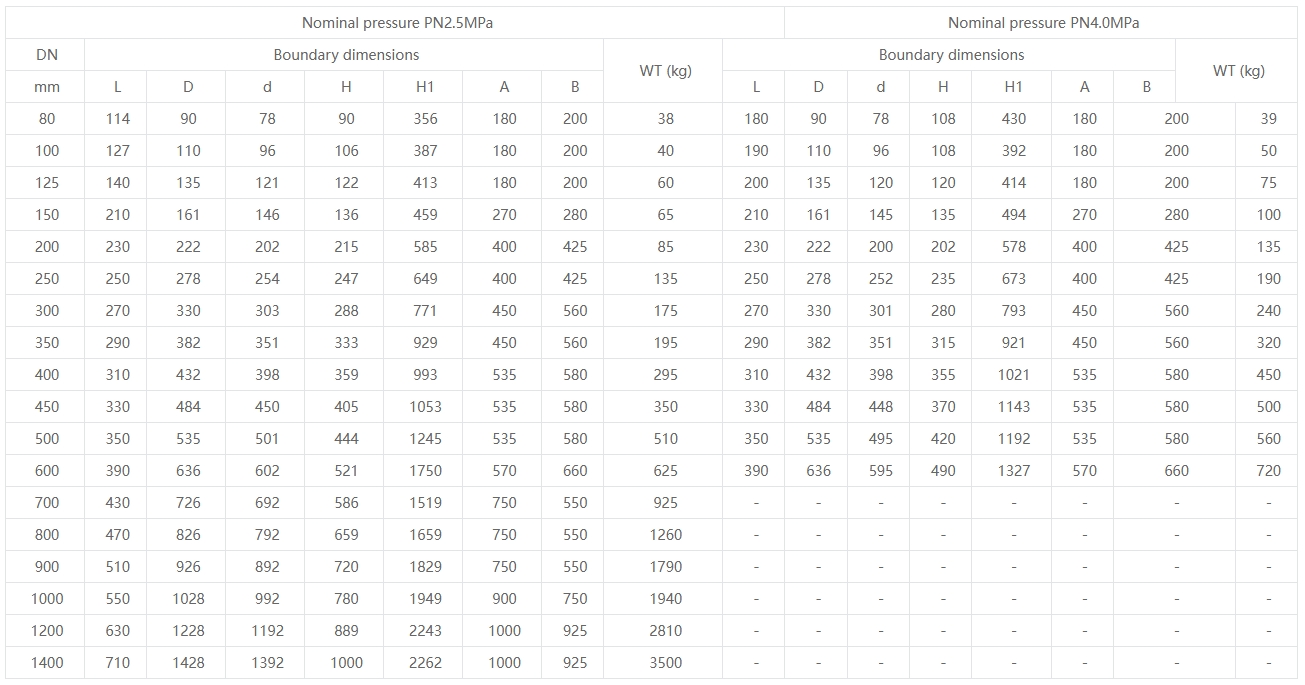

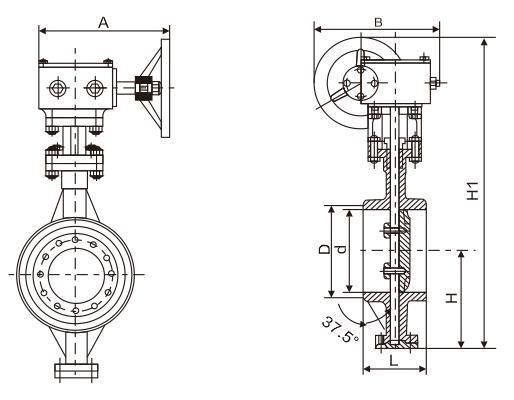

Dimensións do produto
